ESRIO R1U — 无线 DMX 接收器¶
文档版本：v1.0.2
修改时间：2026.06.16
ESRIO R1U 是一款即插即用的无线 DMX512 接收器。配备标准 DMX 输出接口，可直接连接各类 DMX 灯具。
特点¶
- 2.4 GHz
- 延时 < 7 ms
- 多协议
- TYPE-C 接口
- XLR ⅗-Pin
- DMX口 270° 可旋转
- Art-Net
- 无线群体固件升级
协议兼容性¶
本产品支持两种无线工作模式，可与市面上其他主流的无线 DMX 协议协同工作：
- V3 模式（配对模式）：通过配对建立无线连接，兼容其他主流的、采用配对机制进行通信的无线 DMX 协议设备。
- V2 模式（域值模式）：通过设置相同的域值（信道）直接建立通信，采用域值/信道直连方式进行无线 DMX 协议连接。
规格参数¶
| 参数 | 规格 |
|---|---|
| 工作频率 | 2.4 GHz |
| 传输协议 | DMX512 |
| DMX 通道 | 512 通道 |
| 传输距离 | 开阔环境400m |
| 延迟 | < 7ms |
| 供电方式 | USB TypeC 5V@1A |
| DMX 接口 | XLR 3-pin / 5-pin |
| DMX插头可旋转角度 | 270° |
| 外壳材质 | ABS |
| 工作温度 | -10°C ~ +55°C |
| 尺寸 | 228mm*25mm*30mm |
| 重量 | 70 g |
接口说明¶
| 接口 | 类型 | 说明 |
|---|---|---|
| DMX OUT | XLR 母座 | DMX 信号输出，连接灯具 |
| TYPE_C | 供电 | TYPE_C，5V |
| 配对按钮 | 轻触按钮 | 长按 3s：解除配对模式 |

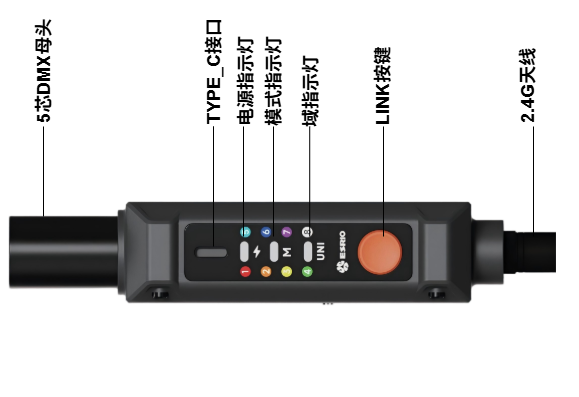

部件名称¶

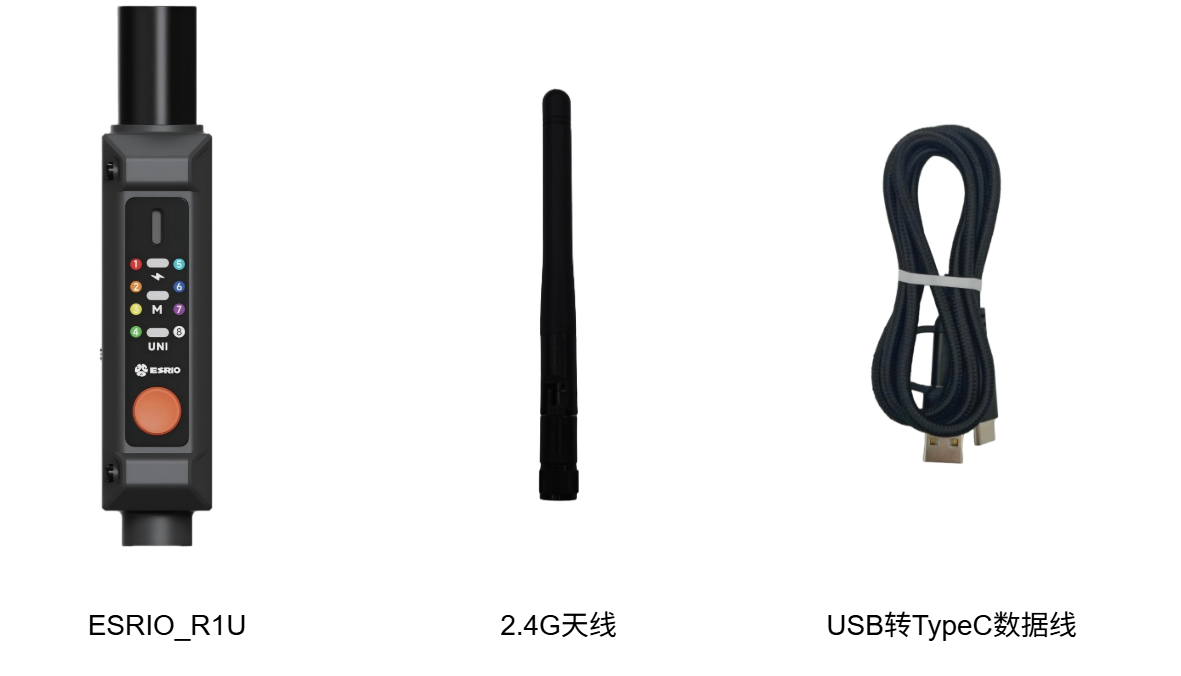

物料清单¶
ESRIO-R1U、2.4G天线、USB转TypeC数据线*1m
使用说明¶
初次使用¶
a.通过Type C接口给 ESRIO-R1U 上电，电源5V@1A。
b.上电后，电源 指示灯 绿灯 长亮， 信号强度 指示灯 红灯 长亮，默认出厂为 V3 模式（此时 模式 指示灯 蓝灯 闪烁 3 次）。当设备在V3模式下与发射器配对之后，有收到无线数据， 域 (UNI)指示灯长亮。没有收到无线数据， 域 (UNI)指示灯闪烁间隔 1s。
注：在 V2 模式下，上电后，不管有没有数据通讯，域 (UNI)指示灯都会一直保持闪烁间隔 1s。
模式的切换¶
默认出厂是 V3 模式，连续单击3次按 LINK 按键，侧边的 信号强度 指示灯白光亮起：
在白光亮起期间，单击 LINK 按键，进行 模式切换 ，每单击 1 次，模式切换 1 次，如果 模式 指示灯蓝光闪烁 2 次，表示为 V2 模式; 如果 模式 指示灯蓝光闪烁 3 次，表示为 V3 模式， 信号强度 指示灯的白光熄灭表示退出 模式切换 。
域和域的切换¶
域
在 V2 模式下， 域 (UNI)指示灯的颜色，指示当前已经配对连接发射器的 域 ， 在 V2 模式下，一共有 8 个 域 ，8 种颜色对应 8 个 域 进行切换，红、橙、黄、绿、青、蓝、紫、白分别对应1~8 域 ，已经配对好的发射器和接收器， 域 (UNI)指示灯颜色是一致的。
在 V3 模式下， 域 (UNI)指示灯的颜色，标识当前已经配对连接发射器的当前 域 ，理论上有无数颜色去区别不同发射器所在 域 ，目前内置64种颜色，随机切换，表示发射器当前所在的 域 ，已经配对好的发射器和接收器， 域 (UNI)指示灯颜色是一致的。
域的切换 ：
在 V2 模式下，连续短按 LINK 按键 5 次， 信号强度 指示灯白光常亮，进入域的切换，此时单击按键可以切换 域 (UNI)指示灯颜色，5s 内未操作，信号强度 指示灯灯光熄灭，退出 域的切换 。
注：在 V3 模式下， ESRIO-R1U 接收器是没有切换域的功能，在 V3 模式下，接收器在与发射器配对成功后，接收器会自动同步发射器所在域以及 域 (UNI)指示灯的颜色。
配对操作¶
设备出厂默认是 V3 模式，且为未配对状态
- 给未配对的发射器和接收器上电， 单击发射器 LINK 按键，域 (UNI)指示灯快速闪烁进入配对模式。
- 接收器进入配对模式，域 (UNI)指示灯快速闪烁；
- 配对成功后，域 (UNI)指示灯变为常亮，且发射器和接收器的 域 (UNI)指示灯颜色是一致的。
注： V2 模式不需要配对，给发射器和接收器上电，都切换到 V2 模式和同一个 域 ，发射器和接收器就能建立无线连接。
解除配对¶
长按 3s LINK 按键， 域 (UNI)指示灯快速闪烁 4s，解除配对，该接收器清除配对信息，恢复到未配对的状态。
恢复出厂设置¶
长按 LINK 按键 10s， 域 (UNI)指示灯 蓝光 闪烁，此时可以等待 30s或者重新上电，即可恢复出厂设置。
无线固件升级¶
按住 LINK 按键上电，即可使 ESRIO-R1U 进入无线升级状态，等待无线更新程序。
连接控制台与灯具¶
下面说明以一个 ESRIO-T1U 作为发射器，一个 ESRIO-R1U 作为接收器为例
- 发射器：将发射器插入DMX512控制台的母头后，使用USB充电线连接5V直流电源给发射器供电，电源指示灯绿灯长亮， 模式 指示灯蓝灯闪烁 3 次，默认是 V3 模式。
- 接收器：将接收器插入DMX灯具的公头后，使用USB充电线连接5V直流电源给接收器供电，电源指示灯绿灯长亮， 模式 指示灯蓝灯闪烁 3 次，默认是 V3 模式。
- 单击发射器的 LINK 按键， 域 (UNI)指示灯闪烁 8s 后，变为长亮，完成与接收器配对，此时发射器的 域 (UNI)指示灯颜色与接收器的 域 (UNI)指示灯颜色一致。
- 操作控台，此时灯具的状态与控台的界面一致，同步变化。
注：发射器与接收器，在配对前，需要将模式切换为同一模式。
注： V2 模式不需要配对，给发射器和接收器上电，都切换到 V2 模式和同一个域，发射器和接收器就能建立无线连接。
典型应用¶
- 无线接收灯光信号
- 移动灯具无线控制
- 多灯具级联场景
- 演出和活动灯光系统
认证¶
ESRIO-R1U 为无线电接收设备（无意辐射器，仅接收不发射），符合 ETSI EN 300 328 v2.2.2 的接收器要求。
