ESRIO-RX mini — 无线DMX迷你接收模块¶
文档版本：v1.0.3
修改时间：2026.06.17
ESRIO-RX mini 是 ESRIO-RX模块的紧凑版本，在保留核心性能的同时大幅缩小了体积。 适合空间受限的集成场景，如小型灯具、管装灯具等，适配老款灯具改造。 内置 RS485 驱动芯片 及 IPEX天线连接器，通过DMX 数据线可以直接连接到任何灯具上的DMX总线上。
特点：¶
- 无线DMX512协议
- 抗干扰低延时
- 长距离下维持保真度和帧完整性
- 开阔环境 300 m
- 多协议
- 固件无线群体升级

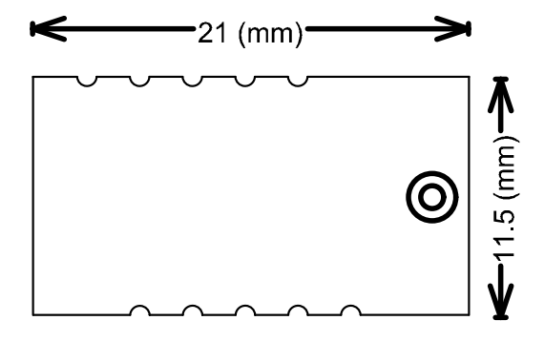

- 21mm x 11.5mm的灵巧尺寸
- IPEX外置天线连接器
典型应用¶
- DMX512灯具无线控制
- 空间受限的 DMX 设备
- 小型灯具集成
- 旧灯改造
协议兼容性¶
本产品支持两种无线工作模式，可与市面上其他主流的无线 DMX 协议协同工作：
- V3 模式（配对模式）：通过配对建立无线连接，兼容其他主流的、采用配对机制进行通信的无线 DMX 协议设备。
- V2 模式（域值模式）：通过设置相同的域值（信道）直接建立通信，采用域值/信道直连方式进行无线 DMX 协议连接。
规格参数¶
| 参数 | 规格 |
|---|---|
| 工作频率 | 2.4 GHz |
| 传输协议 | DMX512 |
| DMX 通道 | 512 通道 |
| 传输距离 | 开阔环境300m |
| 延迟 | < 5ms |
| 供电电压 | 3.3VDC |
| 工作电流 | ≤ 60mA |
| 工作温度 | -10°C ~ +55°C |
| 天线连接器 | IPEX |
| 尺寸 | 21mm x 11.5mm |
| 重量 | 1 g |

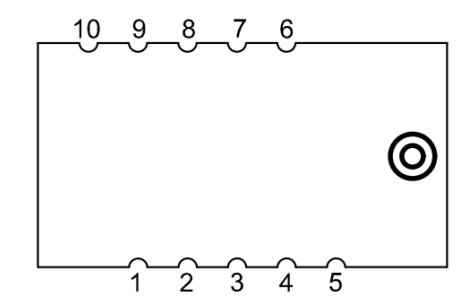

引脚定义¶
| 引脚 | 功能 | 说明 |
|---|---|---|
| 1 | SIG_LED1 | 无线电接收<10% |
| 2 | SIG_LED2 | 无线电接收>20% |
| 3 | SIG_LED3 | 无线电接收>60% |
| 4 | VCC | DC 3.3V电源输入 |
| 5 | GND | 接地 |
| 6 | MODE_LED | 模式指示灯，V2闪烁2次，V3闪烁3次 |
| 7 | LINK_KEY | 配对按键，低电平触发 |
| 8 | STATUS_LED | 工作状态指示灯 |
| 9 | DMX-A | 连接灯具 DMX A线 |
| 10 | DMX-B | 连接灯具 DMX B线 |
使用说明¶
工作模式¶
MODE_LED(Pin6) 为工作模式指示输出，可以通过限流电阻连接到LED灯，也可以直连到MCU进行状态解码。 在 V2 状态下LED灯闪烁2次，在 V3 状态下LED灯闪烁3次。 默认出厂为 V3 模式。
工作状态¶
STATUS_LED(Pin8) 为工作状态指示输出，可以通过限流电阻连接到LED灯，也可以直连到MCU进行状态解码。
在 V3 状态下:
-
未连接到任何发射器 输出为低电平，LED不亮
-
已经连接到发射器，发射器没上电，输出为快速闪烁
-
已经连接到发射器，发射器没有DMX数据输入，输出为慢速闪烁
-
已经连接到发射器，并且发射器有DMX数据输入，输出为高电平，LED常亮
在 V2 状态下STATUS_LED(Pin8)通过闪烁次数指示当前的UNI值，该模式小模块在上电后自动接收与其同域值的发射器信号。
LINK_KEY(Pin7)配对按键¶
该引脚在内部拉高至 3.3V；
-
LINK_KEY(Pin7)单击 3 次后，再单击 1 次， V2/V3 工作模式切换选择。
-
LINK_KEY(Pin7)单击 5 次后，再单击 1 次，UNI域值+1，以切换UNI域值(V2)。
-
LINK_KEY(Pin7)保持在低电平 3 秒以上，此时断开本模块与发射器的链接。
-
LINK_KEY(Pin7)保持在低电平 10 秒以上，进入恢复出厂设置。
模式切换¶
ESRIO-RX-MINI 默认出厂为 V3 模式，切换后断电保持当前模式，重新上电后会进入到当前模式。
-
处于V3模式下，连续单击3次按 LINK_KEY(Pin7) 按键，等待信号强度指示灯熄灭，然后再单击1次LINK_KEY(Pin7)按键，此时就会进入到 V2 模式。
-
处于V2模式下，连续单击3次按 LINK_KEY(Pin7) 按键，等待信号强度指示灯熄灭，然后再单击1次LINK_KEY(Pin7)按键，此时就会进入到 V3 模式。
配对操作¶
模块出厂默认是在 V3 模式，且为未配对状态
- 您需要个发射器进行配对，如使用ESRIO-T1U发射器（或者其他装有TX模块的发射器）。
操作：单击1次 LINK_KEY(Pin7) 按键，在使用发射器T1U的情况下，UNI指示灯快速闪烁8S进入配对模式。（ 在使用TX模块的情况下，STATUS_LED(Pin8)状态指示灯快速闪烁8S进入配对模式。）
-
RX模块/RX mini模块 未配对发射的状态下，直接进入配对状态配对发射。
-
RX模块/RX mini模块 配对过发射器的状态下，长按3s LINK_KEY(Pin7) 按键解除配对并进入未配对状态，与配对中的发射器进行配对。
-
配对结束后，RX模块/RX mini模块的状态指示灯变为常亮或者闪烁，表示配对成功。
注意：V2 模式不需要配对，但是必须将TX模块和RX模块都保持在 V2 模式，并切换到同一个域值下，在正常通电，此时TX和RX即可建立无线连接。
无线固件升级¶
拉低模块LINK_KEY引脚上电(按着按键上电)即可使模块进入无线升级状态，等待无线更新程序。

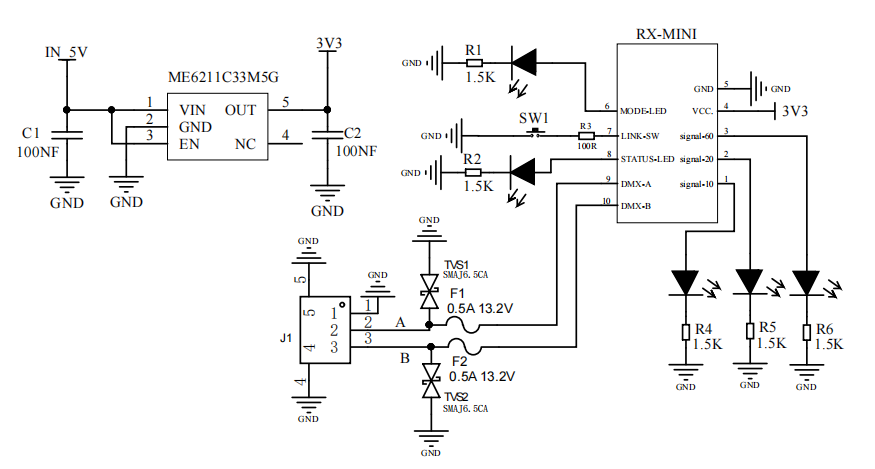

示例原理图¶

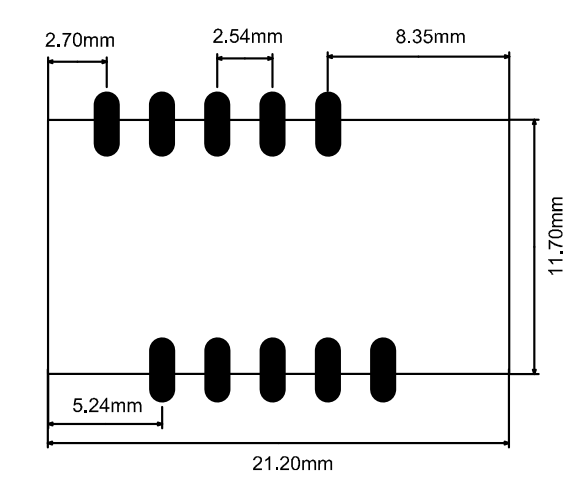

推荐PCB焊盘布局¶
PCB布线注意事项¶

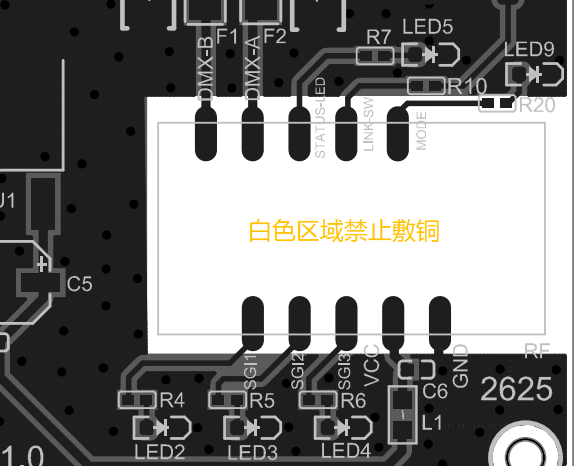

- 模块底部禁示敷铜，避免改变射频匹配造成接收性能下降
- 100nF滤波电容尽量靠近VCC引脚电源端,如下图所示：
认证¶
ESRIO-RX mini 为无线电接收设备（无意辐射器，仅接收不发射），符合 ETSI EN 300 328 v2.2.2 的接收器要求。
